Защищает телекамеру с фиксированным или вариообъективом от неблагоприятных воздействий окружающей среды в условиях холодного климата.
Тип термокожуха: STANDARD
Тип дополнительных устройств преобразования и передачи сигнала, грозозащиты: Передатчик видеосигнала по кабелю типа "витая пара" на расстояние до 1500 м с грозозащитой
Серия: 260
Температурный режим эксплуатации термокожуха, гр. С: -52..+40
Напряжение, подводимое к термокожуху, В: ~220, ~24
Напряжение питания телекамеры, В: =12, ~24
Приведенный полезный объем, мм: 160x73x66
Особенности
- Надежное своевременное включение и выключение нагревателя при помощи оптореле и электронного термодатчика
- Гальваническая трансформаторная развязка по питанию, встроенный источник питания
- Все крепежные изделия изготовлены из нержавеющей стали
- Универсальное входное напряжение: ~220В или ~24В
- Герметизирующие прокладки изготовлены из Армлена
- Контроль и поддержание температуры непосредственно телекамеры
- Безаварийный режим включения телекамеры на морозе (питание на телекамеру подается только после предварительного прогрева)
- Уникально низкое энергопотребление
- Комплектуется передатчиком видеосигнала на расстояние до 1500 м с защитой линии от повреждения высоким напряжением
Климатические параметры
| Протестированный рабочий диапазон температур окружающей среды |
-52°С..+40°С |
| Класс защиты от воздействия окружающей среды |
IP66 (полная защита от пыли; защита от водяных струй с любых направлений) |
Геометрические параметры
Габаритные размеры и полезный объем:
Конструктивные параметры
| Диаметр кабелей для подключения термокожуха |
4-8 мм |
| Вес термокожуха в сборе |
3,5 кг |
| Максимальная нагрузка на кронштейн |
50 кг с коэффициентом запаса 2,6 |
| Покрытие |
краска порошковая, полиэфирная, цвет: светло–серый (RAL7035) |
| Материал корпуса |
экструзионный алюминий; литье алюминия под давлением |
| Стекло |
специальное полированное, без оптических искажений |
| Крепежные детали |
нержавеющая сталь |
| Материал герметизирующих прокладок |
Армлен |
| Материал кабельных вводов |
полиамид |
Электрические параметры
|
Максимальная мощность, потребляемая термокожухом (включая телекамеру)
|
17Вт
|
|
Максимальный ток, потребляемый термокожухом (включая телекамеру)
|
0,08A (~220В); 0,7A (~24В)
|
|
Обогреватель телекамеры
|
питание
|
~24В
|
|
|
мощность
|
4Вт
|
|
|
температура включения/выключения
|
+4°С/+6°С
|
|
Источник питания телекамеры
|
входное напряжение (используется одно из указанных, выбирается пользователем)
|
~24В±10% или ~220В±10%
|
|
|
выходное напряжение (используется одно из указанных, выбирается пользователем)
|
~24В±10% (400 мА max); =12В±10% (350 мА max)
|
|
Гальваническая развязка по питанию
|
трансформаторная
|
Технические характеристики устройств передачи видеосигнала:
|
Максимальная дальность передачи
|
1500м
|
|
Устройство защиты от повреждения линии видеосигнала высоким напряжением
|
Есть
|
Дополнительная информация
Комплект поставки:
|

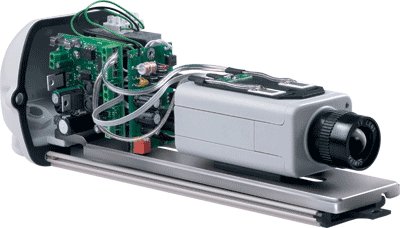

Корпус с подключенным блоком нагревателей, термодатчиком, установленным блоком управления источником питания и передатчиком по «витой паре» с защитой линии от повреждения высоким напряжением
|
1
|
|
Солнцезащитный козырек
|
1
|
|
Кабельные вводы для подключения питания и вывода видеосигнала
|
2
|
|
Изоляционная втулка
|
1
|
|
Изолирующая шайба
|
1
|
|
Регулировочные прокладки
|
4
|
|
Винты крепления телекамеры разной длины
|
3
|
|
Винт крепления блока нагревателей с термодатчиком
|
1
|
|
Кронштейн с винтами крепления кожуха
|
1
|
|
Монтажный ключ
|
1
|
|
Силикагель
|
2
|
|
Инструкция по эксплуатации и сборке термокожуха с телекамерой
|
1
|
|
Гарантийный талон
|
1
|
|
Сертификат
|
№ POCC RU.МЛ04 B00499
|
|
Все использованные технические решения защищены патентами
|
№ 13437, № 20599
|
|
